Antena Multibanda G5RV
Esta es una antena acortada (al menos para 3,5 Mhz), que tiene un rendimiento "satisfactorio" en las bandas de 80. 40. 20, 15 y 10 m., y como esta es una cuestión buscada muy a menudo por los radioaficionados ha alcanzado mucha popularidad.
Al no llevar trampas resonantes ni ferritas, la relación entre la longitud física y la longitud de onda aumenta al crecer la frecuencia de utilización. Por esta razón se puede decir que en las frecuencias elevadas presenta cierta ganancia respecto al dipolo convencional.

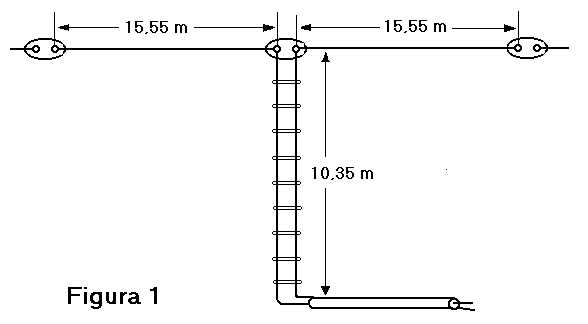

La antena esta formada por un cable horizontal de 31,10 m. dividido en dos partes exactamente iguales (2x15,55 m.).
En el centro se coloca un aislador tipo "huevo" o similar y es donde se conecta la línea de cable paralelo (escalerilla) que si esta al aire debe medir 10,36 m. a cuyo extremo se puede conectar cualquier longitud de cable de 50 ó 75 ohmios para llegar hasta el transmisor que puede estar situado incluso a 30 m. de distancia.
Se aconseja el uso de un acoplador para corregir las pequeñas desadaptaciones que se presentaran.
Se puede construir la escalerilla (stub) con dos hilos esmaltados de 1,6 mm de diámetro estirados y mantenidos a una distancia de 30 mm entre centros. Para mantener constante la separación se pueden usar barritas de plexiglas, nylon o cualquier otro material a la que se practicaran 2 taladros de 1,8 mm (para pasar los dos hilos) separados 30 mm.
La escalerilla se puede sustituir por cinta plana de 300 ohmios (de la empleada en TV o similar), pero para ello se tendrá de tener muy en cuenta su coeficiente de velocidad que suele estar comprendido entre 0,70 y 0,85, según sea su calidad de manera que la longitud resultante puede oscilar entre los 9,14 y 9,50 m. Las perdidas con este tipo de bajada aumentaran e irán en función de la calidad.
Se puede describir su funcionamiento de la siguiente manera:
En 3,5 Mhz. hay que considerar que 4 m. (aproximadamente) de la parte superior de la escalerilla sirven para prolongar el dipolo hasta su media onda, a modo de dipolo doblado.
El resto de la escalerilla pertenece al sistema de alimentación, de una manera un tanto rara que no llega a perturbar demasiado los 75 ohmios del dipolo y el acoplador se le deja el resto. La antena trabaja en media onda.
En 7 Mhz. unos 5 m. de la escalerilla prolongan el dipolo hasta dos semiondas en fase.
Al igual que en al caso anterior el resto de la escalerilla forma parte del sistema de alimentación y en adaptador tendra que corregir las pequeñas desadaptaciones con un funcionamiento satisfactorio. La antena trabaja a dos semiondas en fase.
En 14 Mhz. la parte horizontal tiene una longitud de tres semiondas por lo que la impedancia en el centro será de 75 ohmios.
Como la escalerilla tiene exactamente una longitud de media onda, reproduce la misma impedancia en ambos extremos, por lo que la adaptación debe ser casi perfecta siempre que la antena este elevada a más de media onda del suelo. La antena trabaja a tres semiondas.
En 21 Mhz. podemos decir que la parte horizontal trabaja a dos ondas enteras en fase (aunque algo larga) ó en cinco medias ondas si consideramos que se toman prestados unos 2 m. de la escalerilla, el resto de la escalerilla se aproxima ligeramente a una media onda por lo que la adaptación puede ser aceptable.
La antena trabaja a cinco semiondas.
Y finalmente en 28 Mhz. la parte horizontal son seis semiondas en fase.
La escalerilla al tener una longitud de onda entera reproduce en su extremo inferior la misma impedancia que en el superior (120 ohmios).
En este caso la desadaptación es obvia 120/75 = 1,6/1.
Con esta desadaptación las perdidas teóricas son de un 10 %. La antena trabaja a seis medias ondas.
El resultado de la antena puede mejorar notablemente colocando un acoplador de antena entre la escalerilla y el coaxial que tenga la salida simétrica en lugar de colocarlo junto al equipo, aunque esto pueda resultar más engorroso pora su manejo.
Si no se hace esto, puede ser muy interesante colocar un balúm asimétrico/ simétrico de relación 1:1 entre la escalerilla y el coaxial.
Si no se dispone de espacio suficiente, (unos 32 m.) esta antena nos permite que dejemos colgando hacia abajo de forma más o menos vertical, unos 3m en cada uno de sus extremos.
De esta manera el espacio requerido será de unos 26 m. Para ello es conveniente que la antena este situada a 10 ó 12 m. del suelo.
Otra manera de ahorrar algo de espacio es montarla en V invertida, en este caso la impedancia en el punto central tenderá a disminuir, lo cual puede ser beneficioso en el caso de usar coaxial de 52 ohmios.
Si a pesar de ello la antena no cabe siempre se puede usar una G5RV corta, que solo precisará de unos 16 m. de espacio libre.
Autor: Angel De Santis - LU4DSA
